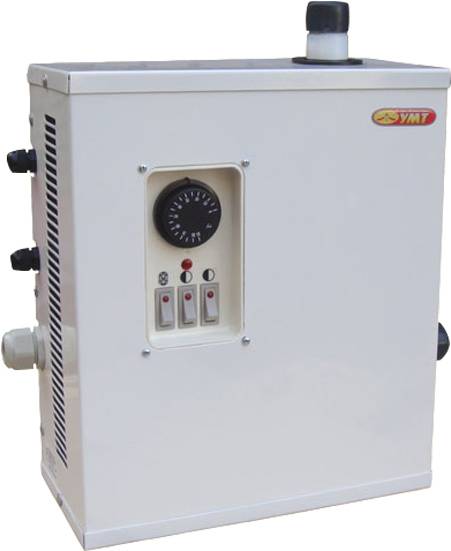

Электрический котел Эрдо ЭВПМ-6 кВт

Климатического исполнения УХЛ4, предназначен для работы в составе системы водяного отопления жилых и служебных помещений с естественной или принудительной (насосной) циркуляцией теплоносителя (воды) при давлении не более 0,25 МПа и температуре нагрева воды до 85°С. Рабочий диапазон температур окружающей среды от +1°С до +40°С.

Устанавливать циркуляционный насос рекомендуется во всех системах отопления, что позволяет улучшить циркуляцию теплоносителя и повысить эффективность всей системы.

В системах отопления в качестве теплоносителя, кроме воды, может применяться незамерзающий теплоносители типа Аргус-Хатдип, Dixis при выполнении условий по их применению в системах отопления, указанных в инструкции. Использование в системах отопления других теплоносителей не допускается.

Водонагреватель представляет собой корпус из трубы, внутри которого расположены трубчатые электронагревательные элементы (ТЭН), объединенные в блок нагревателей. Корпус водонагревателя имеет два патрубка: нижний - для подвода холодной воды, верхний - для отвода нагретой воды. Корпус водонагревателя закрыт стальным кожухом.

Крепление блока нагревателей к корпусу осуществляется шестью шпильками через уплотнительное резиновое кольцо. Герметичность соединения обеспечивается при креплении на три шпильки, равно расположеные по окружности.

Рядом с корпусом водонагревателя внутри кожуха размещены элементы управления:

• регулятор температуры,
• лампа индикации,
• три клавишных выключателя,
• три электромагнитных реле.

Ручка датчика-реле температуры выведена на лицевую панель кожуха и служит для регулирования температуры воды в водонагревателе. Лампа индикации установлена на кожухе рядом с датчиком и служит для индикации наличия напряжения. Клавишный выключатель 1 включает питание циркуляционного насоса на клеммной колодке. Клавишные выключатели 2, З включают по три нагревательных элемента блока ТЭН (при включенном 1), чем обеспечивается ступенчатое регулирование мощности через 1/2 от номинальной.

В левой части водонагревателя имеются вводные отверстия и клеммные колодки для ввода и подключения внешнего регулятора температуры воздуха в помещении и циркуляционного насоса. При отсутствии внешнего регулятора клеммы клеммной колодки должны быть закорочены перемычкой.

В нижней левой части водонагревателя имеется вводное отверстие для подвода питания.
