Материнская плата Asus MAXIMUS VI HERO

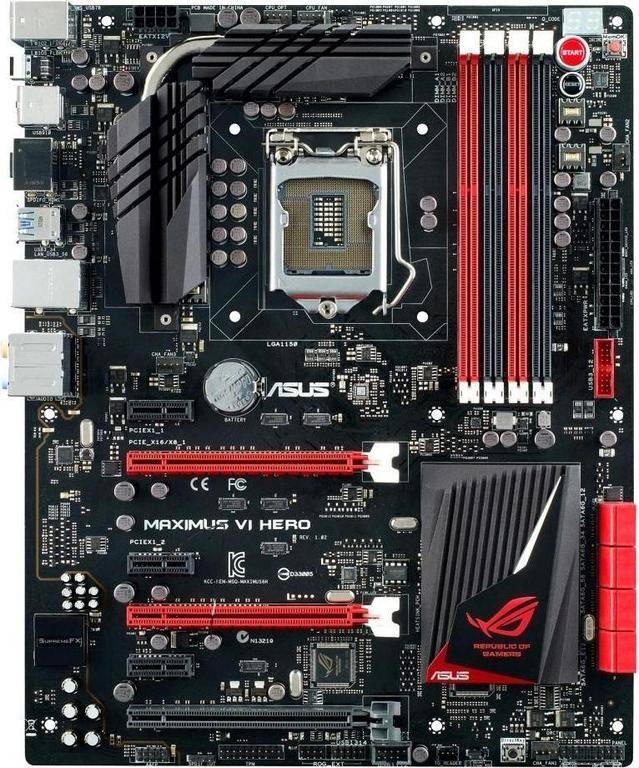

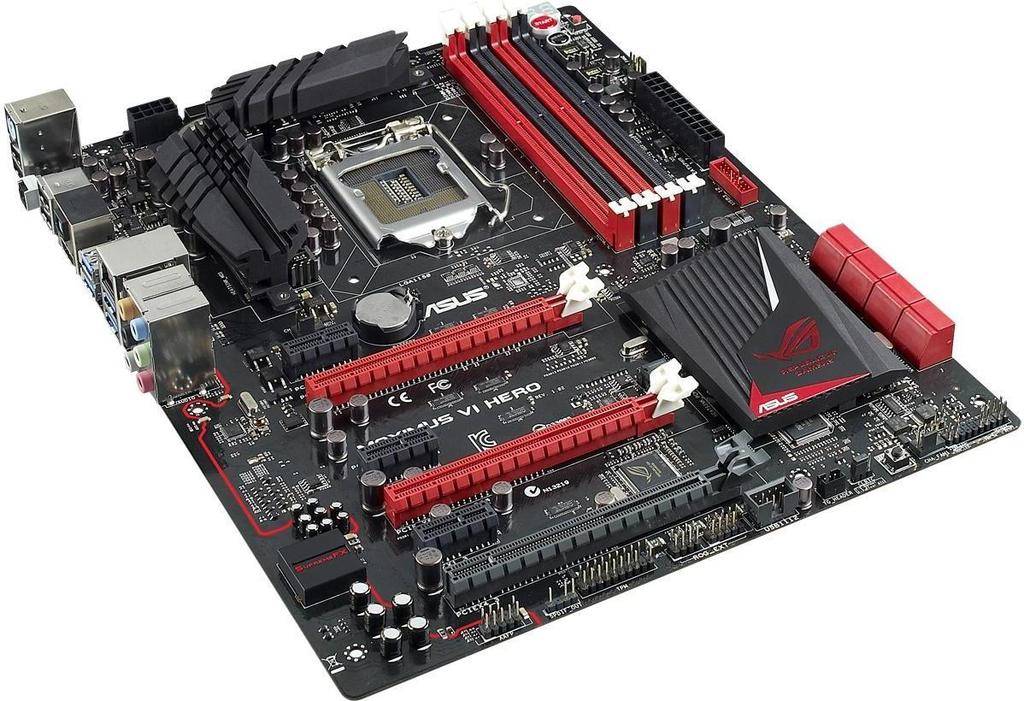

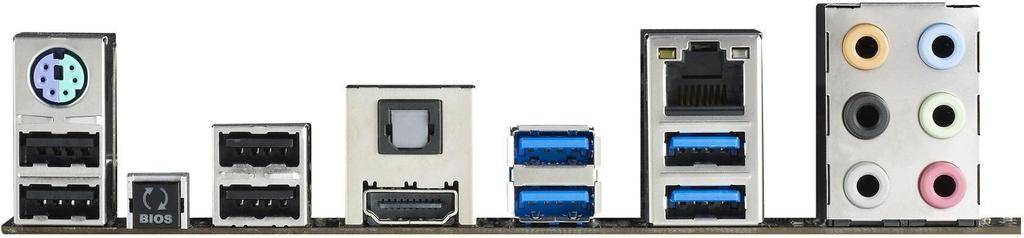

Дизайн и особенности компоновки На первый взгляд Hero недалеко ушла от «экстремальной» версии: используются те же элементы раскраски, радиаторы, органы управления и компоновка. Плата выполнена на черном текстолите, общий темный фон разбавляют красные слоты PCI-E и DRAM, SATA-порты и фирменная штамповка на радиаторе чипсета. На охладителе силовой подсистемы не хватает декоративных вставок, из-за которых он выглядит немного незавершенным. Впрочем, надо же как-то диверсифицировать модельный ряд. Процессорный VRM выполнен по восьмифазной схеме и управляется контроллером EPU Digi+ ASP1251. Еще две фазы обеспечивают питание DRAM. Силовая создана на базе высокоэффективных транзисторов NexFET MOSFET и дросселей BlackWing Choke, способных качественно фильтровать токи при нагрузках вплоть до 60 А каждый. Отметим, у Maximus VI Extreme эта часть платы имеет весьма схожие характеристики. Интересно, что на обратной стороне РСВ модели Hero имеются дополнительные теплорассеивающие пластины: На заднюю панель вынесены: - PS/2; - четыре USB 2.0; - четыре USB 3.0; - RJ45; - HDMI; - шесть разъемов аудиоджек; - оптический S/PDIF; - кнопка сброса настроек BIOS ASUS Maximus VI Hero выполнена в форм-факторе АТХ. Возможности расширения представлены тремя полноразмерными слотами и тремя PCI-E x1. Красные предназначены для установки графических карт и могут работать по схеме х16+х0 или х8+х8. Черный PCI-E x16 имеет пропускную способность х1 или х4, если деактивируются все разъемы PCI-E x1. Разводка этой области печатной платы очень грамотна и допускает беспроблемную установку двух топовых видеокарт с габаритными кулерами типа DirectCu II. В нижней части РСВ помимо коннекторов внутренних портов размещена кнопка DirectKey, позволяющая попасть в UEFI после перегрузки системы без необходимости нажатия на клавиши Del или F1 клавиатуры. Органы управления платой сконцентрированы в верхнем углу и размещены возле слотов для оперативной памяти. Неискушенным энтузиастам кнопок Power, Reset, MemOK и POST-индикатора будет более чем достаточно. Напомним, клавиша сброса настроек UEFI в ASUS Maximus VI Hero также присутствует и расположена на задней панели. Чипсет охлаждается достаточно габаритным радиатором, характерным для высокоуровневых плат ASUS. Часть его поверхности перекрыта штампованной накладкой с фирменным логотипом линейки Republic of Gamers (ROG). За организацию дисковой подсистемы ответственны южный мост Z87 Express (шесть портов с пропускной способностью 6 Гб/с) и контроллер ASMedia ASM1061 (два порта). Сетевой интерфейс реализован при помощи кодека Intel I217V. Пусть вас не вводит в заблуждение громкое название – основой аудиоподсистемы ROG SupremeFX служит HDA-кодек Realtek ALC898. Впрочем, качественные показатели звукового тракта у этой платы на высоте, отчасти благодаря экранированию этой микросхемы и целого участка платы вокруг нее. Разделительная дорожка выполняет еще и декоративную функцию – она имеет красную светодиодную подсветку, благодаря чему рассматриваемую плату будет легко узнать в системном блоке. Плата оснащается всего одной микросхемой для хранения микрокода. Благо, в случае форс-мажора она легко извлекается и даже заменяется сервисным центром без радикального «вмешательства» в конструктив платы и использования паяльных принадлежностей. Оболочка UEFI Оболочка платы Maximus VI Hero выполнена в общем для ROG-серии стиле. Из нового выделим раздел My Favorites, позволяющий интуитивно понятно сохранять наиболее востребованные и актуальные настройки UEFI. Из приятных и в то же время полезных мелочей отметим технологию SSD Secure Erase, позволяющую оптимизировать быстродействие твердотельного накопителя перед установкой операционной системы. Принцип ее действия весьма прост: со временем некоторые ячейки диска «забиваются» информацией, но должным образом не обнуляются, из-за чего порой не могут быть эффективно использованы. Предложенная ASUS технология позволяет исправить этот недочет, о котором часто молчат производители накопителей. В остальном конфигурация разделов платы стандартна – опции для тонкой настройки системы и низкоуровневого разгона доступны в закладке Extreme Tweaker. Вкладка Main позволяет посмотреть базовую информацию о ПК, версию прошивки, системное время. В Advanced сконцентрированы настройки интерфейсов и соответствующих им кодеков, распаянных на плате. Системный мониторинг и возможности управления вентиляторами прячутся под знаком Monitor, в разделе Boot – базовые настройки загрузки системы, возможности сохранения оверклокерских профилей, просмотра содержимого SPD модулей памяти и т.п. Если вы недостаточно опытны, не желаете заморачиваться с изучением настроек и возможностей полноценного UEFI платы – всегда можно переключиться на EZ Mode – более привлекательный визуально, но ограниченный в возможности настроек режим. Плата в работе Программная составляющая комплекса ASUS Maximus VI Hero, AI Suite 3, была существенно переработана и дополнена по сравнению с предыдущей версией. Более подробный обзор ее возможностей имеется в нашем недавнем обзоре Maximus VI Extreme. В плане разгона к Hero вопросов нет. Плата чутко реагирует на изменение настроек, в случае невозможности их применения самостоятельно загружает безопасные. Кнопка Clear CMOS может понадобиться лишь когда вы работаете над тонкой настройкой подсистемы памяти. На рассматриваемой модели мы с легкостью повторили предыдущие достижения, типичные для используемого процессора – наш Core i7-4770K при использовании кулера Scythe MUGEN 3 с высокооборотистым вентилятором стабильно работал на частотах порядка 4,6 ГГц, причем неважно – форсировался CPU исключительно множителем или комбинированно, множителем + BCLK. Единственное существенное отличие (вернее, ограничение) у Hero по сравнению с Maximus VI Extreme – меньшие лимиты повышения питающих напряжений на процессоре и оперативной памяти, из-за чего рекордный разгон на этой плате может быть ограничен, однако близкий к рекордному вполне доступен. Мы не смогли проверить на практике одну интересную «фишку» материнской платы. Производитель сообщает, что в ней реализована вторая генерация технологии T-Topology (оптимизация разводки сигнальных линий, идущих от процессора к модулям памяти). Благодаря этому DRAM на Maximus VI Hero теоретически можно разогнать на 5% выше, чем на обычных платах ASUS, а при использовании всего одного модуля – на все 10%. Пригодится тем, кто собрался в погоню за рекордами частоты работы модулей ОЗУ. Итоги При работе с ASUS Maximus VI Hero у нас не возникало вопросов – все шло настолько хорошо, что порой мы даже сомневались, может ли такое быть на ПК, в основе которого – плата за $230. Функциональные различия по сравнению с топовой Maximus VI Extreme незначительны и некритичны для преимущественного большинства пользователей. Согласитесь – мало кто в наше время собирает мультиадаптерные конфигурации, активно применяет оверклокерские панели, разгоняет с применением жидкого азота и в век широкополосного кабельного доступа в Интернет реально нуждается в модуле беспроводной связи. А экономия получается весьма существенной. ASUS делает линейку Republic of Gamers ближе к пользователям с ограниченным бюджетом и вместе с Maximus VI Hero заполняет «полноформатную» нишу, ведь многих от выбора платы семейства GENE с весьма схожей функциональностью удерживали предубеждения или практическая необходимость в полноформатном решении.
