Дизайн

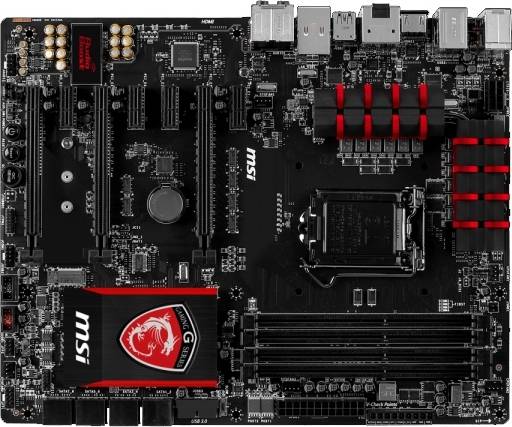

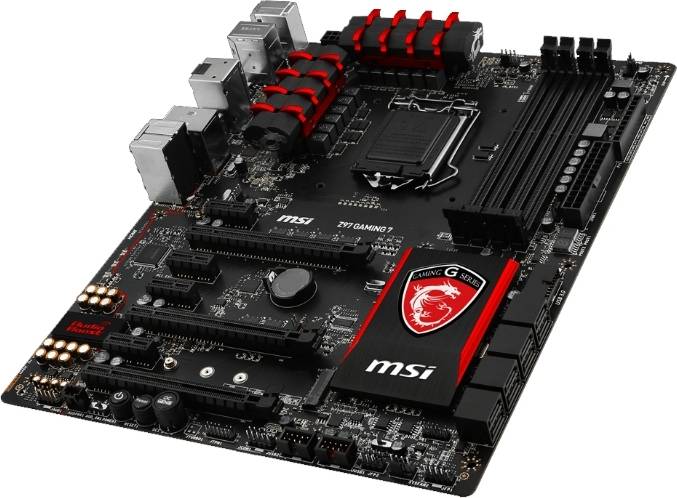

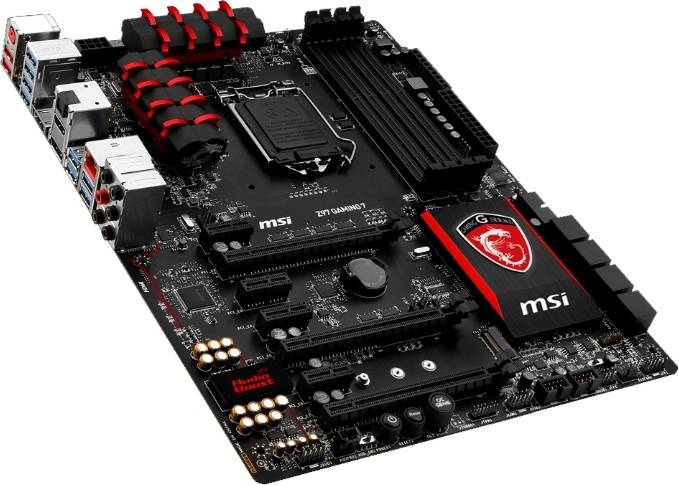

Системные платы MSI Z97 Gaming выполнены в формате АТХ, благодаря использованию чипсета Intel Z97 новинка поддерживает любые процессоры Intel в исполнении LGA1150 и предлагает полный набор возможностей для разгона моделей с разблокированным множителем. Во всех электрических цепях задействованы электронные компоненты военного класса надежности, соответствующие внутреннему стандарту Military Class 4. «Материнка» оснащена четырьмя разъемами DIMM для установки модулей оперативной памяти стандарта DDR3 суммарным объемом 32 ГБ, производитель заявляет диапазон рабочих частот до 3300 МГц включительно. |
 |
|
На обратной стороне печатной платы наблюдается небольшое количество электронных компонентов, а также выводы катушек индуктивности VRM. Последние находятся в непосредственной близости от процессорного разъема, что вызывает опасения по поводу совместимости с крупногабаритными кулерами, оснащенными массивными усилительными пластинами. К счастью, штатную «башню» Thermalright Silver Arrow удалось установить без проблем. Графика
Как и подобает игровому продукту MSI Z97 Gaming предлагают богатые возможности по организации графической подсистемы. Материнская плата оснащена тремя слотами PCI Express 3.0, которые могут работать в режимах «x16+x0+x0», «x8+x8+x0» и «x8+x4+x4». Это дает пользователям возможность создавать конфигурации AMD CrossFireX и NVIDIA SLI из трех видеокарт. Для установки плат расширения служат четыре разъема PCI-E 2.0 x1. Накопители
Для подключения дисковых накопителей новинки располагают портами SATA 6 Гбит/с, некоторые из которых реализованы силами системной логики, а за оставшиеся отвечает контроллер ASMedia ASM1061. Разъемы расположены параллельно плоскости печатной платы, так что кабели не будут мешать установке крупных графических ускорителей.Что касается реализации высокоскоростного интерфейса SATA Express, то для этих целей MSI Z97 Gaming оснащены слотом M.2, который позволяет устанавливать твердотельные накопители в миниатюрном форм-факторе NGFF. Аудио
В новинке повышенное внимание уделено конструкции звуковой подсистемы Audio Boost 2. Звуковой чип скрыт под металлическим экраном, после демонтажа которого становится понятно, что в качестве кодека используется Realtek ALC1150, поддерживающий вывод звука в формате 7.1. В схеме использованы качественные японские конденсаторы Nichicon, низкочастотные цепи аудиотракта отделены от остальной части системной платы изолирующим зазором в проводниках, а для нормальной работы высокоомных стереогарнитур конструкторы применили пару операционных усилителей OP1652 производства Texas Instruments. Отличительной чертой Audio Boost 2 является наличие порта Direct Audio Power для подвода дополнительного питания к аудиоподсистеме при помощи комплектного переходника с разъемом Molex. По замыслу разработчиков эти меры позволят наслаждаться звуком в самых динамичных сценах. |
Ремейко Игнат
2014-06-09
Яндекс
Плюсы: Производительность, стабильность, потенциал разгона, мощная звуковая система, эффективное охлаждение
Минусы: нет
Комментарий: Комментарий: Эту материнскую плату купил буквально на прошлой неделе. Сразу же отмечу дизайн с драконами - полюбовался, жаль, что после сборки их больше не видно. По размеру ATX, все стандартно, так что в корпус стала как влитая. Разъемы на достаточном удалении друг от друга, расположены продумано, поэтому даже если и все-все подключить, то ничто мешать не будет. БИОС хоть и не руссифицирован, но все понятно и так. Понравился интерфейс БИОСа, плюс возможность экономии энергии, отключая не используемые порты. В общем, комп еще в процессе сборки, пока только одна видеокарта стоит и еще много, что докупить планирую, но и уже насладился полетом и скоростью.
