Термостат состоит из пластмассового корпуса, на лицевой панели которого имеются: жидко-кристаллический (ЖК) дисплей и пятипозиционный джойстик.

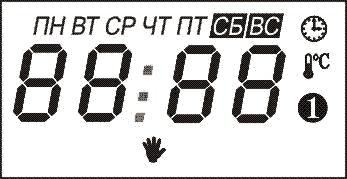

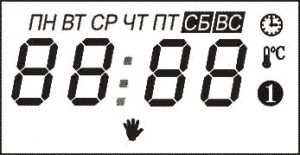

ЖК дисплей служит для отображения текущего состояния системы во время работы термостата и задаваемых параметров при установке режимов работы.
В корпусе термостата имеются отверстия для крепления его к подрозетнику, клеммная колодка для подключения нагревательных секций (приборов), сети питания и внешнего датчика температуры.
Работой термостата управляет микропроцессор, который обеспечивает поддержание заданных параметров, в соответствии с установленной при включении термостата программой работы.
УСТАНОВКА ТЕРМОСТАТ
Работы по подключению термостата должны проводиться квалифицированным персоналом при отключенном напряжении сети. Внешний датчик температуры должен быть защищен от воздействия влаги, агрессивных сред, механических воздействий (при установке в бетонную стяжку он помещаются в гофрированную трубку диаметром 16-20 мм, заглушенную с одной стороны).
Способ монтажа должен обеспечивать возможность беспрепятственной замены датчика температуры.

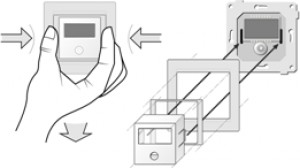

Снимите крышку термостата, слегка сдавив боковые "лепестки". Затем снимите проставку и декоративную рамку.

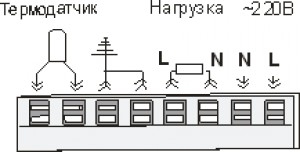

Подключите провода питания, нагревательную секцию или нагревательный прибор (нагрузку) и выносной датчик температуры, соблюдая порядок подключения клемм, приведенный на рисунке. Присоединяемые провода должны иметь сечение 0.5 - 2.5 мм2 в зависимости от мощности нагревательных приборов. Нагрузка мощностью более 3500 Вт подключается через магнитный пускатель.
Прибор имеет надежную изоляцию и в подключении заземления не нуждается. Клеммы "земля" могут быть использованы для подключения заземляющего провода и экрана нагревательной секции.Запрещается подавать напряжение питания до полной сборки термостата.
Установите корпус термостата в стенную коробку и закрепите ее винтами.Наденьте декоративную рамку и проставку, Слегка сдавив боковые "лепестки", установите крышку термостата в корпус и защелкните "лепестки".
ПОРЯДОК РАБОТЫ ТЕРМОСТАТА

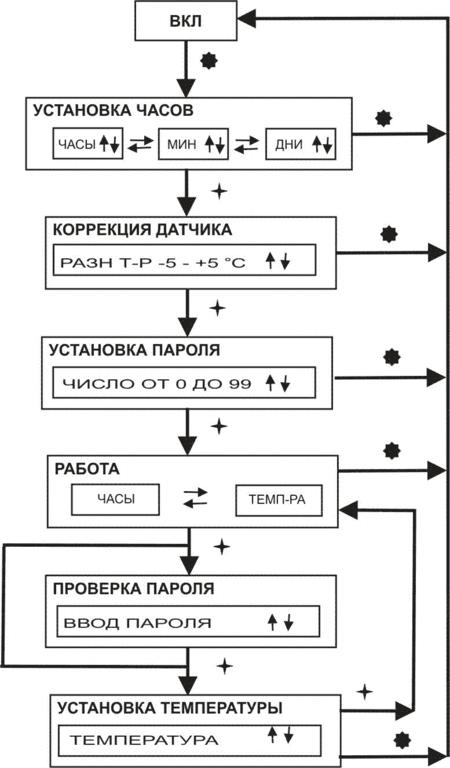

Алгоритм работы термостата состоит из двух основных блоков:
- Блока начальных установок, изменение параметров которых возможно только при выключении и повторном включении термостата
- Блока работы с возможностью оперативных изменений поддерживаемых параметров
При включении термостата открывается БЛОК НАЧАЛЬНЫХ УСТАНОВОК который позволяет:
1. Устанавливать и корректировать часы реального времени.
2. Корректировать термодатчик.
3. Активизировать или отключать пароль.
После установки пароля термостат начинает работать, используя температуру, установленную при последнем использовании режима, в случае первого включения - заводскую установку. На экране отображается значение времени, дня недели, признаки внешнего термодатчика и ручного режима.
