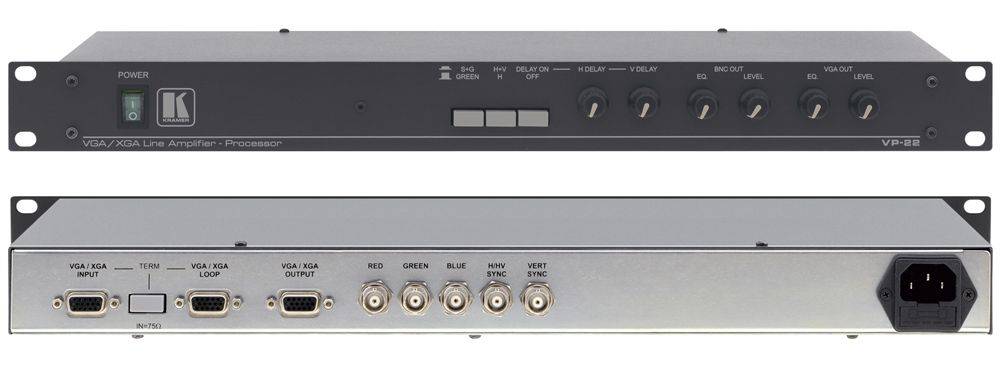

Kramer VP22 – линейный усилитель 1:2/процессор VGA, SVGA, XGA, SXGA. Распределяет входной сигнал на три выхода: пассивное проходное гнездо для сигналов VGA/XGA; активный выход для сигналов VGA/XGA; набор активных выходов с отдельными гнездами для вертикальной и горизонтальной составляющих синхросигнала (разъемы BNC). Для каждого из активных выходов (разъемы VGA или BNC) имеются раздельные регуляторы уровня выходного сигнала и контроля АЧХ. Регуляторы усиления высокочастотной составляющей сигнала для двух активных выходов позволяют проводить необходимые настройки при использовании устройства с протяженными кабельными линиями. Предусмотрена возможность управления задержкой по горизонтали и вертикали (разъем BNC), а также возможность полной обработки синхросоставляющей для сигналов RGsB, RGBS или RGBHV. Благодаря полосе пропускания, превышающей 350 МГц, устройство является полностью прозрачным для сигналов высокого разрешения. Прибор выпускается в прочном корпусе и устанавливается в стандартную 19” стойку, занимая высоту 1 U.

Область применения усилителя-распределителя Kramer VP-22

- Контроль АЧХ и коррекция задержки синхросигнала в графических системах с высоким уровнем разрешения

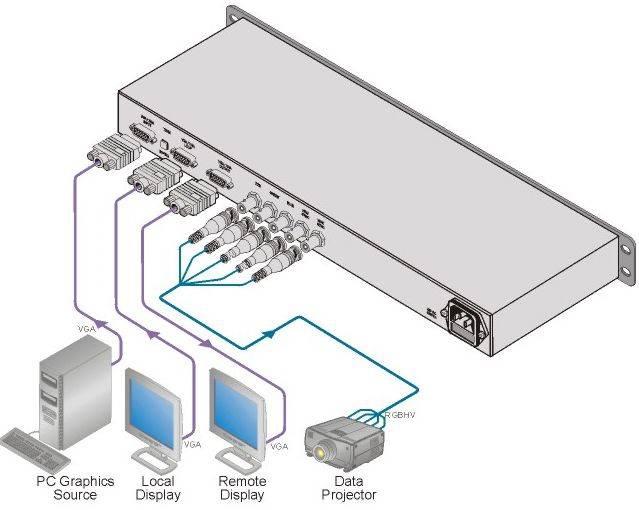

- Распределение сигналов VGA на удаленные компьютерные рабочие станции

Характеристики усилителя-раcпределителя Kramer VP-22

Основные характеристики

Тип усилителя

усилитель-раcпределитель

Параметры усилителя

Отношение сигнал/шум

76 дБ

Интерфейсы

Входы

1 VGA/XGA, проходное гнездо, разъем HD15F, переключатель эквивалентной нагрузки 75 Ом.

Выходы

1 VGA/XGA, разъем HD 15F; аналоговый R, G (с синхросигналом или без него), B – 0,7 В/75 Ом, H (или композитный синхросигнал) и V синхросигнал, уровень ТТЛ, разъем BNC.

Тюнер

Режимы

Контроль АЧХ – до +8 дБ; уровнь сигнала до – +6 дБ; величина задержки синхросигнала по вертикали и по горизонтали; управление смещением горизонтальной и вертикальной составляющих синхросигнала.

Питание

Блок питания

~230 В, 50/60 Гц, максимум 4 ВА.

Конструкция

Вес

2.4 кг

Дополнительная информация

Дополнительно

Полоса пропускания видеосигнала 350 МГц на уровне –3 дБ.

Производитель может менять комплектацию, внешний вид, страну производства и технические характеристики модели на свое усмотрение и без дополнительных уведомлений. Проверяйте в момент покупки товара.
